Инструмент INA GIHNLK63-LO

Name: Инструмент INA GIHNLK63-LO
Brand: INA
SKU: GIHNLK63-LO

Артикул:GIHNLK63-LO

Категория:Металлорежущий инструмент

Узнать цену, наличие и срок

Наличие и срок поставки подтверждаем по артикулу после запроса.

Позвонить и уточнить у менеджера

Документы и сертификаты — по запросу

Доставка по Беларуси и СНГ

Скидки постоянным клиентам

Работаем с юр. лицами и ИП

Описание

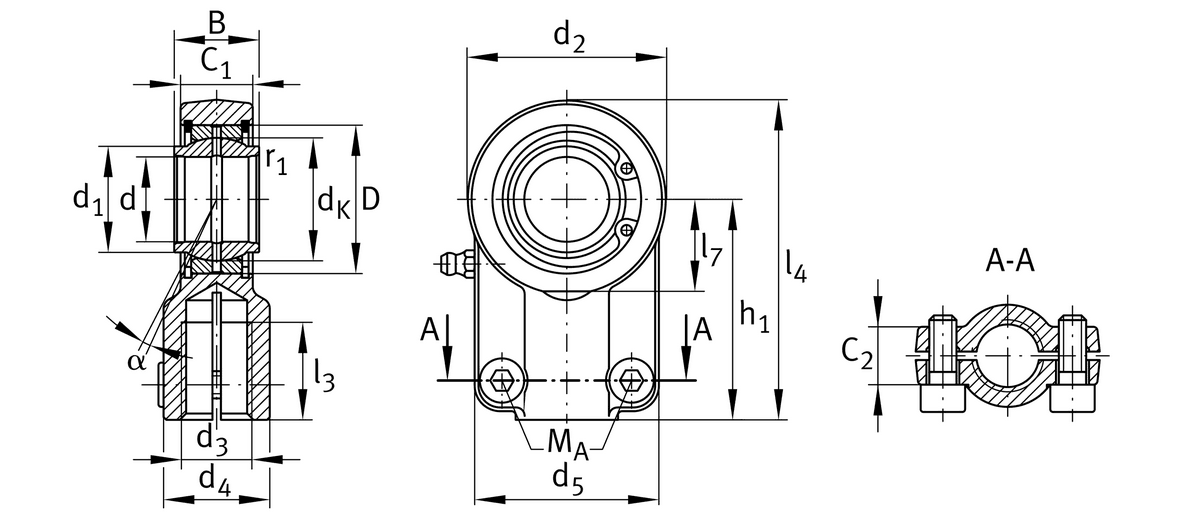

Гидравлическая шарнирная головка, с зажимом хвостовика винтами, левая резьба, смазываемая, пара скольжения: сталь/сталь, DIN 24338, ISO 6982, открытое исполнение

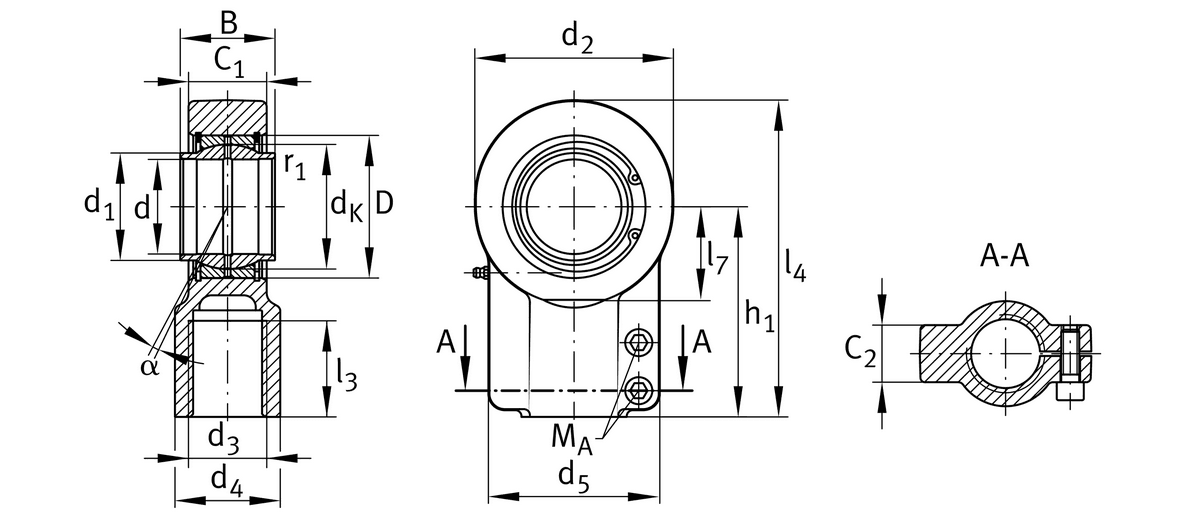

Характеристики

Основные
Ширина внутреннего кольца	63 mm
Динамическая грузоподъемность, радиальная	330.000 N
Статическая грузоподъемность, радиальная	321.000 N
Вес	6,86 kg
Мин. рабочая температура	-60 °C
Макс. рабочая температура	200 °C
Ширина	38 mm
Диаметр отверстия подшипника	63 mm
Наружный диаметр подшипника	95 mm
Размер монтажной фаски	1 mm
Диаметр сферы	83 mm
Ширина внутреннего кольца, верхнее отклонение допуска	0 mm
Ширина внутреннего кольца, нижнее отклонение допуска	-0,3 mm
Диаметр отверстия подшипника, верхнее отклонение допуска	0,03 mm
Радиальный зазор	0,055 - 0,142
Radial clearance, maximum	0,142 mm
Radial clearance, minimum	0,055 mm
Диаметр отверстия подшипника, допуск	H7
Диаметр отверстия подшипника, нижнее отклонение допуска	0 mm
Outer eye diameter	132 mm
Общая длина шарнирной головки с внутренней резьбой	211 mm
Tilt angle	4 °
Ширина проушины шарнирной головки	52 mm
Размер резьбы	M48x2
Диаметр хвостовика	70 mm
Диаметр хвостовика, большой	114 mm
Диаметр	M12x35
Длина хвостовика c внутренней резьбой до центра отверстия шарнира	140 mm
Длина резьбы, внутренняя резьба	64 mm
Расстояние от центра отверстия шарнира до хвостовика	62 mm
Момент затяжки	80 Nm
Усилие цилиндра	200.000 N
Outer flange diameter inner ring	71,5 mm
