Направляющая REXROTH R161974282

Name: Направляющая REXROTH R161974282
Brand: REXROTH
SKU: R161974282

Артикул:R161974282

Категория:Линейные направляющие рельсовые

Узнать цену, наличие и срок

Наличие и срок поставки подтверждаем по артикулу после запроса.

Позвонить и уточнить у менеджера

Документы и сертификаты — по запросу

Доставка по Беларуси и СНГ

Скидки постоянным клиентам

Работаем с юр. лицами и ИП

Описание

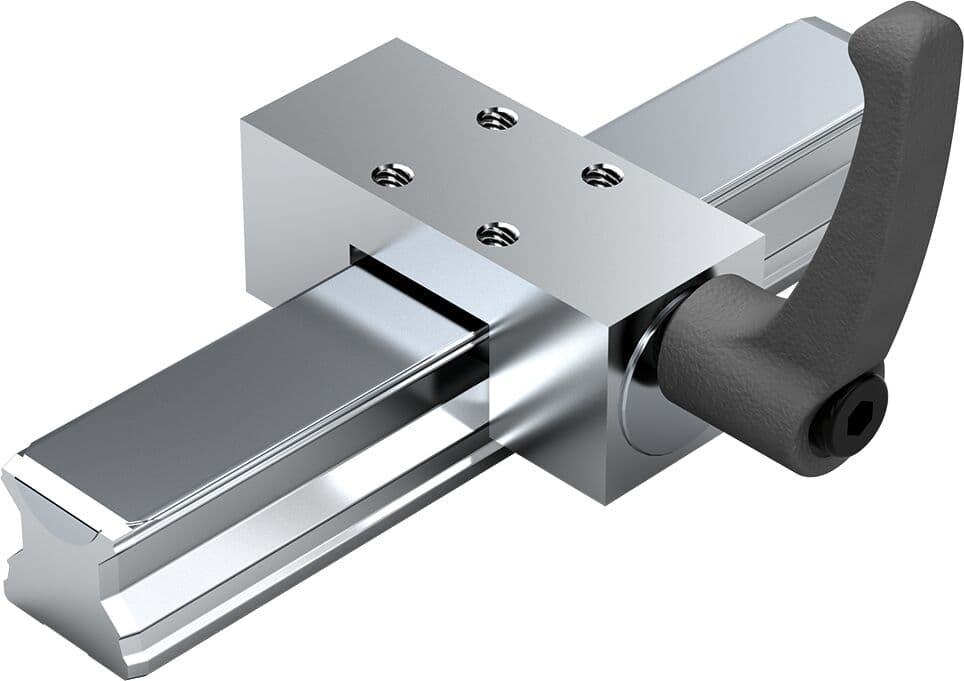

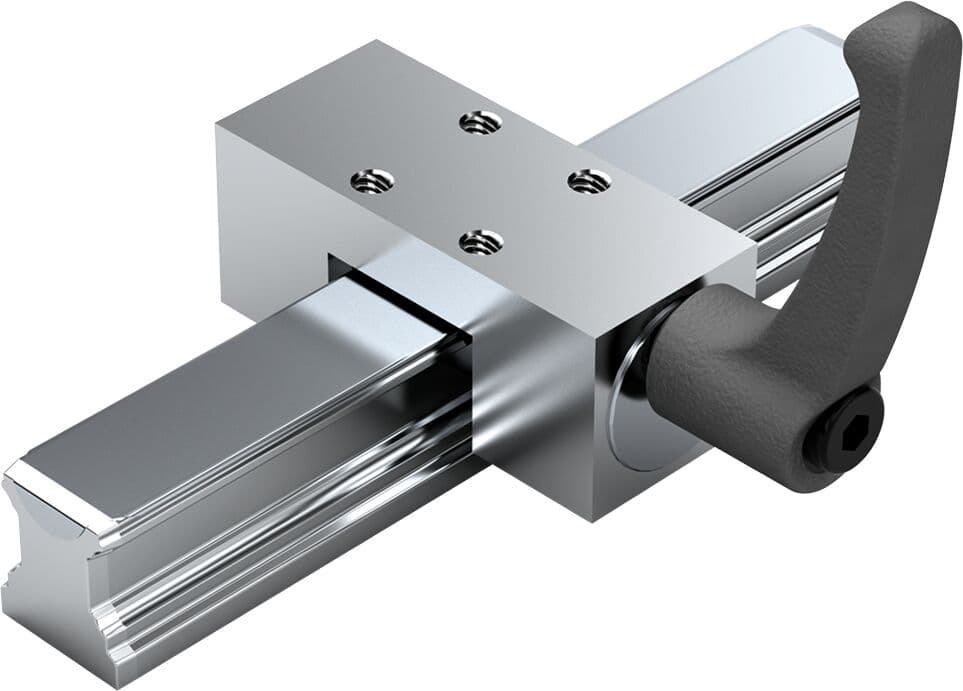

Manual clamping unit HK, 30

Product Description

"Manual clamping unit HK^*)^*) for ball rail systems\/roller rail systems
Size = 30, suitable for all ball guide rail\/roller guide rail systems SNS
^*)Zimmer GmbH

Simple and safe design in compact formatManually operated Clamping Unit without auxiliary powerFreely adjustable hand leverPrecise positioningManual clamping unit500,000 clamping cycles (B10d value)Symmetrical force application on Roller Guide Rail via floating contact profilesHolding forces up to 2000 NCan be used on all SNS roller guide rails

Technical Specs

Характеристики

Характеристики изделия
Accessories for	Runner block
Nominal size [mm]	30
Tightening torque [Nm]	15
Holding force [N]	2000
Permissible ambient temperature (min. ... max.)	0 °C ... +70 °C
Масса (кг)	0.84
Footnote 1 holding force	The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).

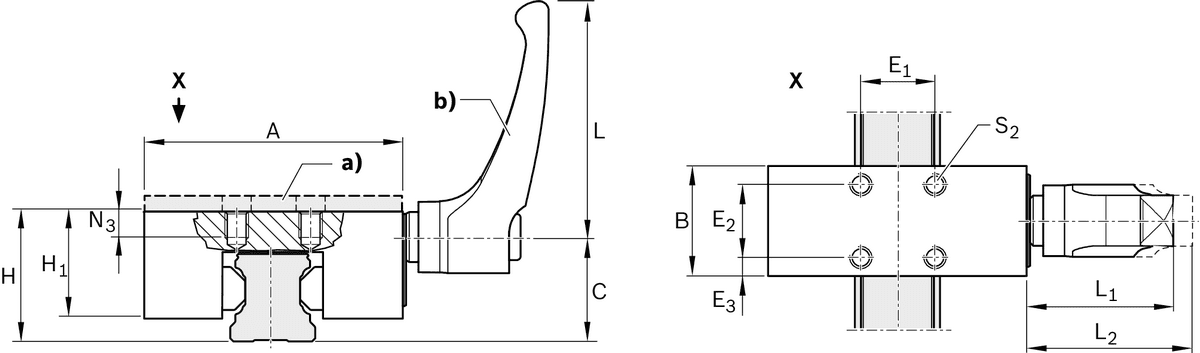

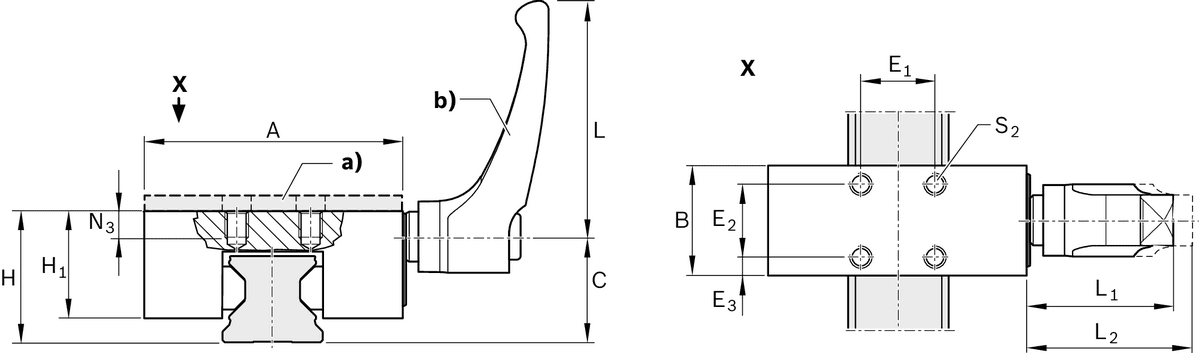

Dimension A (profiled rail systems) [mm]	90
Dimension B (profiled rail systems) [mm]	39
Dimension C [mm]	34
Dimension E1 [mm]	22
Dimension E2 (profiled rail systems) [mm]	22
Dimension E3 (profiled rail systems) [mm]	8.5
Dimension H [mm]	42
Dimension H1 (profiled rail systems) [mm]	33
Dimension L	78
Dimension L1	46.5
Dimension L2 [mm]	50.5
Dimension N3 (profiled rail systems) [mm]	8
Dimension S2 thread diameter (profiled rail systems) [mm]	M6
Footnote Dimension H1	Ball/roller runner block .H. (...High...) Spacer plate necessary.
