Шариковая направляющая из углеродистой стали Bosch Rexroth KSA-045-SNS-S-MA-0T [R160542133]
Описание
Ball guide rail, SNS, size 45, steel CS, accuracy super precision
Product Description
The ball guide rail is highly precise and characterized by the following product features:
Size 45
Format SNS: Width = slimline, length = normal, height = standard
Guide rail made of carbon steel CS
Fastener MA: Bolting from above
Cover OT: Without cover, with end-face thread
Accuracy class super precision
Number of sections: 1-piece
Rail in standard version
Technical Specs
Характеристики
| Характеристики изделия | |
| Version | Ball rail system |
| Nominal size [mm] | 45 |
| Format | SNS - Standard guide rail |
| Material (profiled rail systems) | Carbon steel |
| Accuracy class | SP - Super precise |
| Guide rail mounting | For bolting from above |
| Guide rail cover | Without cover, with end-face thread |
| Max. length Lmax [mm] | 3776 |
| Minimum length Lmin [mm] | 141 |
| Number of holes nB (profiled rail systems) | 36 |
| Number of sections | 3-piece |
| Mass m (kg/m) [kg/m] | 10.5 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: permissible ambient temperature (min. ... max.) | 100°C admissible for a short time. For operation at lower minus temperatures, please consult us. |
| Масса (кг) | 0 |
| Recommended rail length (formula) | L = nB • T ‒ 4 mm |
| Pitch T guide rail [mm] | 105 |
| Dimension A2 (profiled rail systems) [mm] | 45 |
| Dimension D [mm] | 20 |
| Dimension H2 without cover strip (profiled rail systems) [mm] | 40.15 |
| Dimension N6 (profiled rail systems) [mm] | 23.5 |
| Dimension N6 tolerance (profiled rail systems) [mm] | ±0.5 |
| Dimension S5 (profiled rail system) [mm] | 14 |
| Dimension T [mm] | 105 |
| Dimension T1 max (profiled rail systems) [mm] | 89 |
| Dimension T1 min [mm] | 18 |
| Dimension T1 s (profiled rail systems) [mm] | 50.5 |
| Footnote of dimension T1 s (profiled rail systems) | Preferred dimension T1S with tolerances ± 0.75 recommended. |
Доставка и оплата
Работаем по безналичному расчёту с юридическими лицами и ИП — оплата банковским переводом по выставленному счёту.
Отгружаем заказы по всей Беларуси, в Россию и страны СНГ транспортными компаниями. Сроки и стоимость рассчитываем под ваш регион.
Со склада в Минске, ул. Бирюзова, 4/5 — после подтверждения готовности заказа.
Пн–Пт, 9:00–18:00. Заявки на сайте принимаем круглосуточно.
Аналоги и похожие товары
![Компактная линейная втулка Bosch Rexroth KBC-40-NR [R065804030]](/upload/iblock/aa0/r1xhv77hrycalyqpu5dqs6aczmv2rp2e.png)
![Роликовая направляющая из углеродистой стали Bosch Rexroth RSA-065-SNS-G-MB-00 [R180760832]](/upload/iblock/91a/nam4jcx1s26jldhcmupt9u22at8d1ytr.jpg)

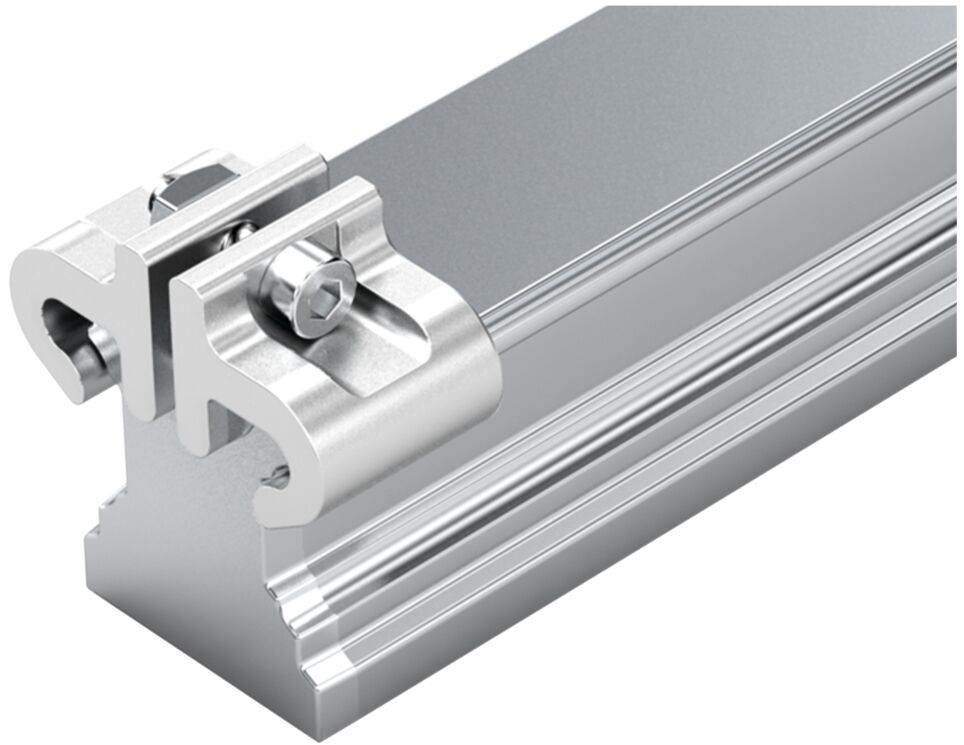

![Зажим для накладной полосы для шариковых и роликовых направляющих Bosch Rexroth 65 SET [R161963950]](/upload/iblock/588/e510iyobr85g9bva4ct7k68qfxkcw9il.jpg)
