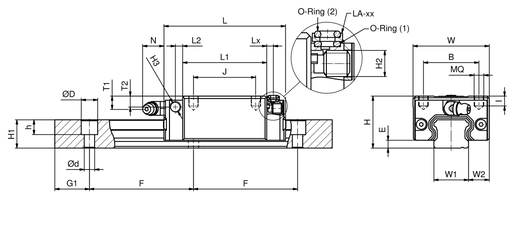

РАЗМЕРЫ ИЗДЕЛИЯ
Марка	SNR
Серия	LGB
Версия вагона	C
Высота перевозки	H
Size	20
Тип конструкции	BL
Количество кареток	1
Герметизация	SS - End seals on both sides, inner and side seals
Фиксация рельса	L
Длина рельса	160 mm
Класс точности	N
Класс предварительного натяга	Z1
Компоновка рельса	2
Материал	Carbon steel
Специальная опция	N - Standard
Соединение для введения смазки	00 - Hydraulic type grease nipple 67°
Смазка	A - SNR LUB HEAVY DUTY
H	30 mm
W	44 mm
W2	12 mm
E	4,5 mm
L - Длина	82,9 mm
B - Ширина фланца	32 mm
J	36 mm
MQ	M 5
l	6,5 mm
L1	61,3 mm
H2	M 6
T1	7,1 mm
N	12,3 mm
T2	6,3 mm
L2	4,25 mm
H3	M 6
Lx	3,8 mm
W1	20 mm
H1	16,3 mm
G1	20 mm
F	60 mm
d	6 mm
D2	9,5 mm
h4	8,5 mm
Вес	0,704 kg

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C50	23,3 kN
C100	18,49 kN
C0	40,11 kN
Mx	0,376 kN-m
My	0,366 kN-m
Mz	0,366 kN-m
