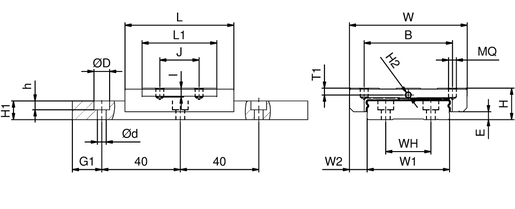

РАЗМЕРЫ ИЗДЕЛИЯ
Марка	SNR
Серия	LGM
Версия вагона	X
Size	15
Тип конструкции	WN
Количество кареток	2
Герметизация	BB - End seals on both sides, side seals
Фиксация рельса	L
Длина рельса	1270 mm
Класс точности	N
Класс предварительного натяга	Z0
Компоновка рельса	1
Материал	Corrosion resistant material
Специальная опция	N - Standard
Соединение для введения смазки	02 - Cup head grease nipple 0°
Смазка	A - SNR LUB HEAVY DUTY
H	16 mm
W	60 mm
W2	9 mm
E	4 mm
L - Длина	55,5 mm
B - Ширина фланца	45 mm
J	20 mm
MQ	M 4
l	4,5 mm
L1	38,5 mm
H2	M 3
T1	3,5 mm
N	5 mm
H3	M 3
W1	42 mm
H1	9,5 mm
G1	15 mm
F	40 mm
WH	23 mm
d	4,5 mm
D2	8 mm
h4	4,5 mm
Вес	3,994 kg

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C50	7,49 kN
C100	5,94 kN
C0	8,48 kN
Mx	0,174 kN-m
My	0,051 kN-m
Mz	0,051 kN-m
