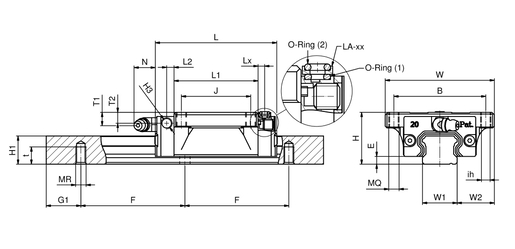

РАЗМЕРЫ ИЗДЕЛИЯ
Марка	SNR
Серия	LGB
Версия вагона	C
Высота перевозки	H
Size	20
Тип конструкции	FN
Количество кареток	1
Герметизация	SS - End seals on both sides, inner and side seals
Фиксация рельса	C
Длина рельса	450 mm
Класс точности	H
Класс предварительного натяга	Z2
Компоновка рельса	1
Материал	Carbon steel
Специальная опция	N - Standard
Соединение для введения смазки	00 - Hydraulic type grease nipple 67°
Смазка	A - SNR LUB HEAVY DUTY
H	30 mm
W	63 mm
W2	21,5 mm
E	4,5 mm
L - Длина	70,1 mm
B - Ширина фланца	53 mm
J	40 mm
MQ	M 6
ih	5,4 mm
l	9 mm
L1	48,5 mm
H2	M 6
T1	7,1 mm
N	12,3 mm
T2	6,3 mm
L2	4,25 mm
H3	M 6
Lx	3,8 mm
W1	20 mm
H1	16,3 mm
G1	15 mm
F	60 mm
MR	0
t	10
Вес	1,367 kg

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C50	17,98 kN
C100	14,27 kN
C0	30,96 kN
Mx	0,289 kN-m
My	0,224 kN-m
Mz	0,224 kN-m
